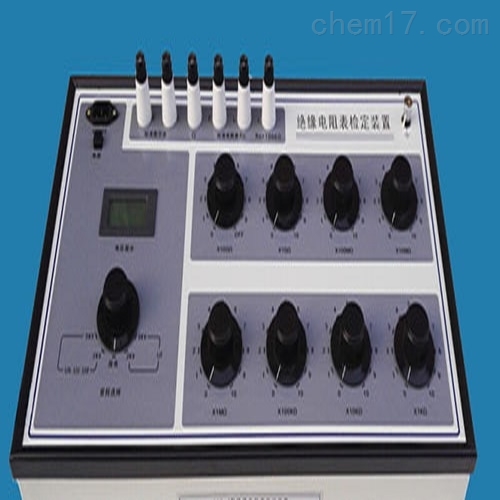

絕緣電阻表檢定裝置報價
絕緣電阻表檢定裝置報價
型號:HY92-JJZ-5
庫號：M396634
絕緣電阻表檢定裝置是依據JJG1005—2005《電子式絕緣電阻表檢定規程》、JJG622—1997《絕緣電阻表（兆歐表）檢定規程》的有關檢定項目要求，并參考電力行業標準DL/T845.1—2004《電子式絕緣電阻表》通用技術條件中的相關內容設計制造的設備，用于檢定電子式絕緣電阻表的示值誤差、跌落電壓（Ud）。與本公司生產的恒速器（CY3型）配合可檢定指針式兆歐表的示值誤差、開路電壓（Uk）、中值電壓（Uz）、峰值電壓（Uf）。具有結構緊湊、性能穩定、使用方便等特點。是各工礦、企事業單位用來檢定各類絕緣電阻表的設備。
緣電阻表檢定裝置主要用來檢定額定電壓≤5000V的各類絕緣電阻表，也可在絕緣電阻表生產、修理中作標準器具。其電阻器部分可單獨使用。數字表部分可測高8000V的直流電壓。
本檢定裝置的主要技術性能如下：
㈠標準數字表
1、測量范圍：
電壓分兩檔：0～2000V
0～5000V
2、基本誤差：
直流電壓（UdUkUz） ≤500V： ±（0.4%讀數+0.1%滿度)
＞500V： ±（0.5%讀數+0.5%滿度)
峰值電壓
（Uf） ＞500V： ±（0.8%讀數+0.5%滿度)
3、數字表的響應時間約25秒。
㈡ 標準電阻器
1、標準電阻器由一只100GΩ和八個電阻盤組成即：100GΩ+9×10GΩ+10×（103+102+10+1+0.1+0.01+0.001）MΩ，阻值范圍：0～201111.110MΩ，小步進1KΩ，高耐壓5KV。
2、各十進盤的等級指數和高使用電壓或電流
十進盤阻值
（MΩ） ×10000 ×1000 ×100 ×10 ×1 ×0.1 ×0.01 ×0.001
等級指數 5 2 1 0.2
高使用
電壓 5000V 2500V 500V 8 mA 20 mA
3、殘余電阻值小于1Ω，變差不大于0.1Ω。
4、環境參考條件：20+2-3 ℃，相對濕度：50%±10%.
5、標稱使用環境:溫度23±5℃，相對濕度：25%～60%。
6．線路對外殼的絕緣電阻：≥1×1011Ω。
7．線路對外殼的絕緣強度應能承受50Hz正弦波電
壓8KV一分鐘試驗。
8、電源電壓: AC220V 50HZ。
9、外形尺寸：530mm×250mm×170mm。
10、重量：約17kg。
